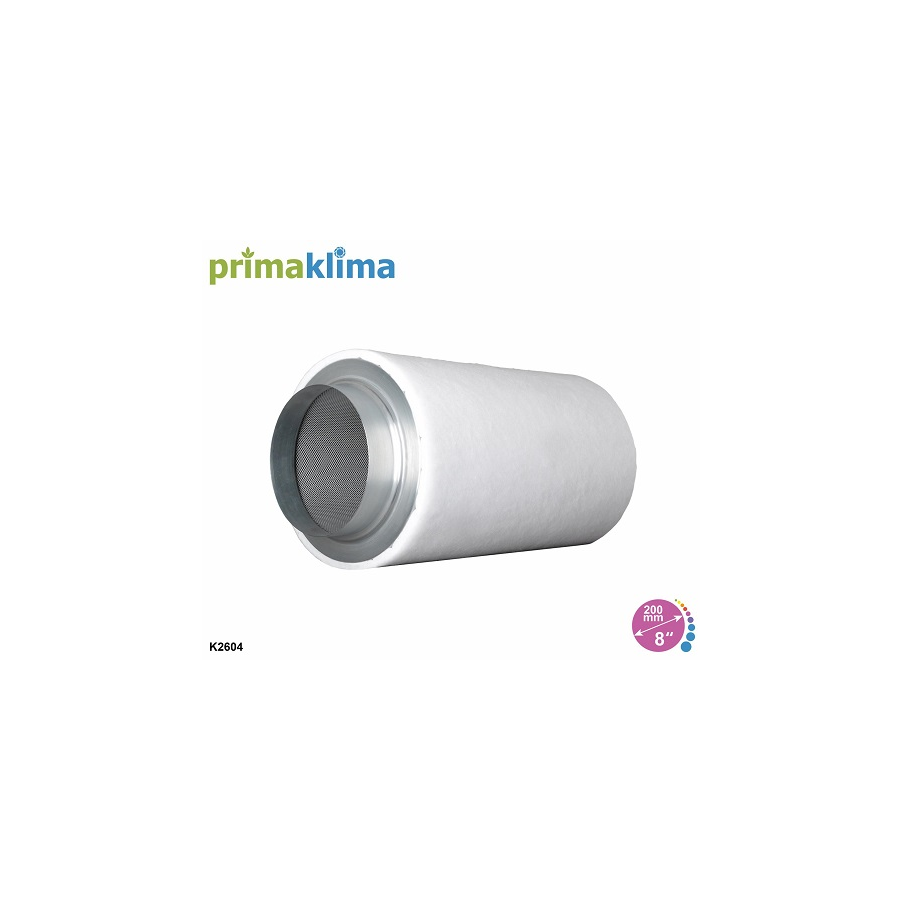

Filtre à charbon Prima Klima K2604 pour circuit Ø200 mm

Pour équiper un circuit de ventilation en 200 mm, le filtre à charbon Prima Klima K2604 associe un raccord de ce diamètre à un corps de 500 mm hors bride. L’air traverse le charbon actif pour traiter les molécules odorantes avant son évacuation. Ce filtre Eco Line est destiné à fonctionner avec un extracteur : il ne produit pas lui-même le flux d’air.

Choisir le K2604 selon le débit réel du circuit

Les deux débits du modèle répondent à des usages de lecture différents : 780 m³/h est le débit optimal, tandis que 1000 m³/h est le maximum annoncé. Pour choisir l’ensemble filtre et extracteur, comparez le débit disponible dans votre réseau au repère optimal. Le débit affiché à vide sur un ventilateur ne correspond pas nécessairement au débit obtenu une fois le filtre et les conduits raccordés.

Pourquoi vérifier aussi le diamètre ?

La bride du K2604 mesure 200 mm. Elle détermine le raccord à préparer, alors que le diamètre extérieur du cylindre est de 280 mm. Ces deux dimensions ne sont pas interchangeables. Une installation déjà équipée en 150 ou 250 mm demande donc de revoir ses jonctions ; le seul débit du ventilateur ne suffit pas à choisir le filtre.

Repères du format Eco Line Ø200 mm

Le filtre contient un lit de charbon actif CTC75 de 3 cm, dans un corps métallique rechargeable. Sa charge de 4,3 kg est distincte de la masse de l’ensemble. Avant le montage, prévoyez la place du cylindre, puis celle du raccord et du trajet de gaine. La longueur de 500 mm exclut la bride et ne représente donc pas l’encombrement complet une fois l’installation assemblée.

Préparer les raccords et l’entretien

Les vérifications avant la mise en route

• Choisissez une gaine et des raccords compatibles avec une bride de 200 mm.
• Prévoyez un maintien adapté au filtre et aux accessoires qui lui seront reliés.
• Contrôlez les jonctions pour que l’air à traiter traverse effectivement le charbon.
• Gardez un accès au préfiltre pour surveiller son état et le remplacer si nécessaire.

Le préfiltre K2704 inclus protège le charbon contre les poussières. Il remplit une fonction différente de celle du charbon : le manchon retient les poussières, tandis que le charbon assure l’adsorption des molécules odorantes. Le caractère rechargeable du corps permet de renouveler la charge de charbon lorsqu’elle est épuisée, avec une procédure adaptée au modèle.

Pour situer ce raccord parmi les autres formats, comparez les filtres à charbon selon leur diamètre et leur débit. Le rayon matériel de ventilation pour composer le circuit aide à préparer les éléments associés. Choisissez ensemble le filtre, l’extracteur et les conduits, en vérifiant leurs dimensions avant l’achat.
