Extracteur d’air 250 mm : ventilation et caissons d’extraction

Quel extracteur choisir pour un réseau de 250 mm ?

Un extracteur d’air 250 mm se choisit selon ses raccords et son débit : le diamètre ne définit pas une capacité de ventilation unique. Deux appareils de même diamètre peuvent offrir des débits différents et demander des accessoires distincts. Commencez par identifier le trajet de l’air, les points d’aspiration et la sortie disponible, puis comparez les caractéristiques du modèle choisi.

Un appareil en ligne ou un caisson à plusieurs entrées

Un extracteur en ligne s’insère dans un circuit de gaines. Un caisson à plusieurs entrées permet une autre organisation du réseau : chaque ouverture doit être prise en compte séparément. Dans cette sélection, les Airfan Soft Box 6000 et 7000 m³/h possèdent respectivement deux et trois entrées de 250 mm, avec une sortie de 315 ou 400 mm. Le diamètre de sortie doit être vérifié séparément avant de choisir la gaine d’évacuation.

Comparer le débit et le pilotage

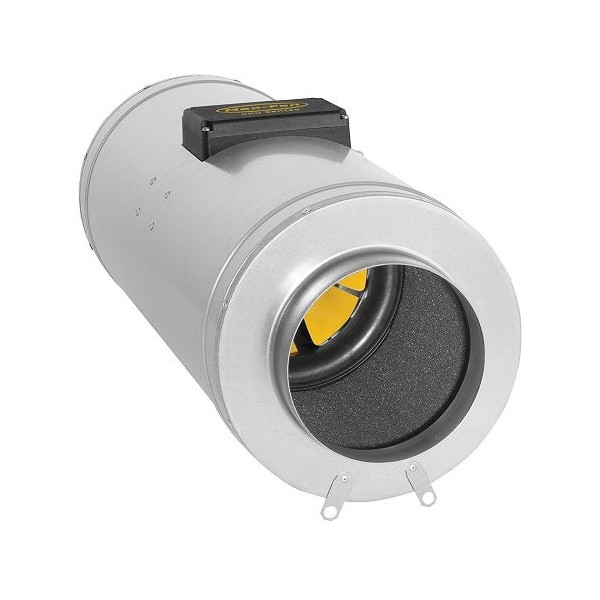

La capacité annoncée ne suffit pas à choisir toute l’installation. Examinez aussi le filtre prévu, le parcours des gaines et les possibilités de réglage. Le Q-Max EC 250/2000 de Can-Fan associe, par exemple, un raccord de 250 mm et une capacité annoncée de 2 000 m³/h à un moteur EC intégré dans un silencieux. Son pilotage utilise les contrôleurs EC compatibles de la marque.

Vérifier le contrôleur avant de raccorder le moteur

La compatibilité de la régulation dépend du moteur : ne choisissez pas un variateur uniquement d’après le diamètre du ventilateur. Consultez la fiche et la notice pour connaître le contrôleur adapté, les connexions nécessaires et les conditions de montage. Comparez également le poids et les dimensions pour prévoir des supports appropriés et conserver l’accès à l’appareil.

Préparer les raccords et la filtration

Pour une liaison de ce diamètre, retrouvez les gaines adaptées aux raccords de 250 mm. Si le circuit comprend une filtration, choisissez parmi les filtres à charbon compatibles avec votre extraction en contrôlant leur bride et leur plage de débit.

• Relever tous les diamètres, y compris la sortie des caissons.
• Mesurer le trajet des gaines et l’espace disponible autour du ventilateur.
• Comparer le débit du filtre et celui de l’extracteur.
• Vérifier les supports, les raccords et la commande électrique prévue.
• Garder les éléments accessibles pour les contrôles et l’entretien.

Ces vérifications permettent de comparer les appareils selon votre réseau réel, plutôt que de retenir automatiquement le modèle au débit le plus élevé.
