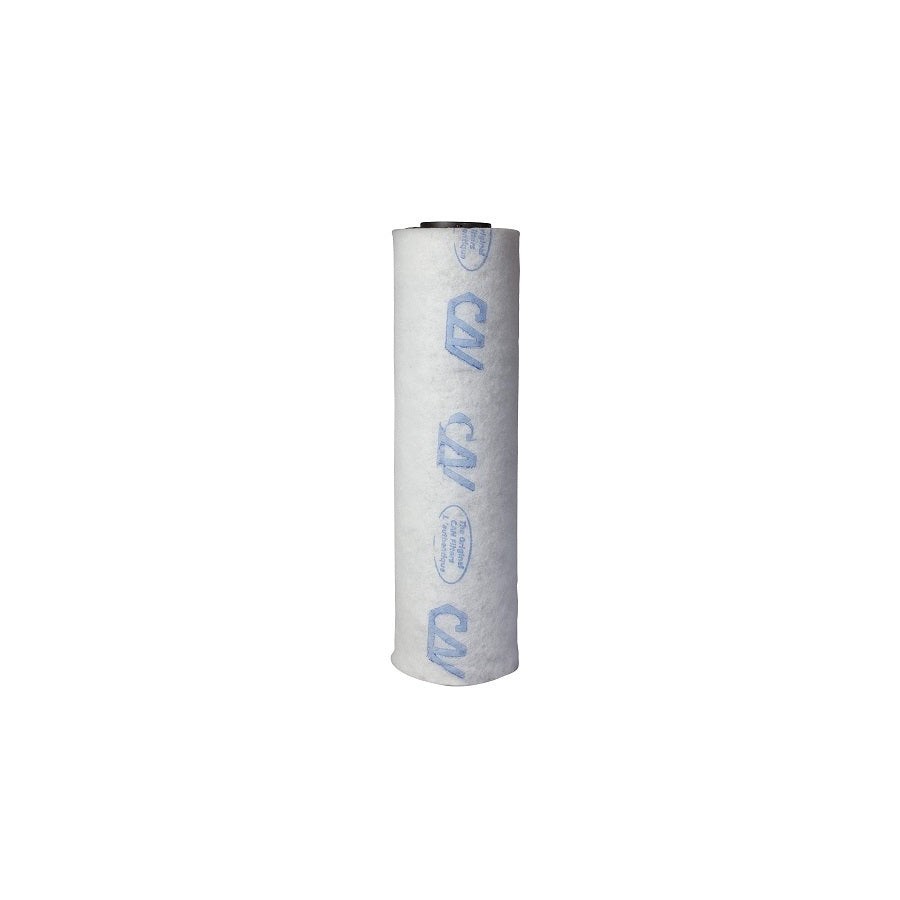

Filtre à charbon Can-Lite 300 : raccord amovible 100 ou 125 mm

Le filtre à charbon Can-Lite 300 se prépare autour de deux choix : le débit du circuit et le diamètre de la bride. Ce modèle Can-Filters à corps plastique est vendu sans bride de raccordement. Il reçoit une bride amovible de 100 ou de 125 mm, à choisir séparément selon la gaine et l’extracteur utilisés.

Choisir la bride avant de préparer le circuit

Le diamètre du corps est de 14,5 cm ; cette mesure ne correspond pas au diamètre de la sortie d’air. La connexion au réseau dépend de la bride ajoutée au filtre. Un montage en 125 mm demande donc une bride de 125 mm et des éléments de raccordement adaptés à ce diamètre.

Une connexion amovible à conserver

La bride peut être retirée et réutilisée lors du remplacement d’un filtre compatible. Avant de la remettre en service, contrôlez son état et sa fixation. Cette configuration permet de garder le raccord séparé du corps filtrant : prévoyez-le dès la commande pour disposer des éléments nécessaires au montage.

Dimensionner la filtration avec le débit pratique

La capacité pratique de 300 m³/h sert de repère pour associer ce filtre à un extracteur. La capacité technique annoncée atteint 330 m³/h. Ces valeurs décrivent le filtre ; le débit obtenu dans votre installation dépend aussi du ventilateur, de la gaine et des contraintes du parcours d’air.

Comparez les capacités proposées dans le rayon des filtres à charbon pour l’extraction. Choisissez l’ensemble selon les besoins du circuit et contrôlez les diamètres avant d’assembler les pièces.

Prévoir la place pour le corps de 45 cm

Le cylindre mesure 45 cm de long et 14,5 cm de diamètre. Réservez également de l’espace pour la bride et le départ de gaine. Gardez les jonctions accessibles afin de pouvoir contrôler le montage ou retirer le filtre sans déplacer toute l’installation.

Contrôler l’assemblage avant la mise en service

• Choisir la bride correspondant au diamètre du réseau.
• Vérifier sa tenue sur le filtre avant de raccorder la gaine.
• Maintenir les jonctions avec des fixations adaptées.
• Laisser la gaine dégagée, sans écrasement ni coude trop serré.

Le charbon actif intervient dans la filtration des odeurs de l’air extrait. Le filtre s’intègre à un circuit équipé d’un ventilateur : préparez conjointement le raccordement, l’emplacement du corps et le cheminement de la gaine. Retrouvez les équipements de ventilation et gestion du climat pour composer votre installation.
